Какой флюс лучше для пайки SMD-компонентов?

Флюс – специальный состав, который используется в процессе пайки для удаления оксидов с поверхностей металлов, улучшения смачивания припоя и предотвращения повторного окисления.

В пайке SMD-компонентов он решает ключевые проблемы:

• неравномерную растекаемость расплава из-за тонких выводов и плотной компоновки,
• образование воздушных пузырьков или «холодных паек»,
• коррозию контактов под корпусами.

При этом в продаже доступно достаточно большое разнообразие паяльных флюсов, различающихся как по составу, так и по консистенции, поэтому не всегда понятно, какой из них будет оптимальным в конкретной ситуации.

Какой флюс лучше для пайки SMD?

Из-за разницы в типах компонентов и технологий пайки нельзя сказать, что один конкретный вид флюса будет гарантировано лучше все остальных. Подбирать его необходимо исходя из серии основных критериев.

Основные критерии выбора

Для пайки SMD выбор флюса определяется балансом между эффективностью, безопасностью плат и удобством применения. Нужно учитывать следующие особенности:

• Технология пайки: основной фактор, так как флюс должен соответствовать методике нанесения. Соответственно бывают составы для машинной, селективной, ручной и пайки волной. Особняком стоят флюсы для лужения стали – они используются для обслуживания паяльных станций и установок селективной пайки.
• Активность (по классификации J-STD-004): Определяет химическую активность при удалении оксидов. Для SMD оптимальны флюсы низкой (ROL0) или средней активности (ROL1). Они эффективно удаляют оксидные пленки, но без агрессии для металлических элементов, минимизируя риск коррозии. Высокая активность (ROM1 или кислотные) подходит только для сильно окисленных контактов, но требует тщательной очистки, иначе остатки под чипами вызывают утечки тока или деградацию со временем.
• Содержание галогенов: Галогены (хлор, бром, фтор) усиливают активность, но повышают коррозию и гигроскопичность остатков. Предпочтительны безгалогеновые флюсы – они безопасны для электроники, не требуют обязательной отмывки и соответствуют RoHS-директиве. Галогенсодержащие используют редко, только в контролируемых производствах с мойкой.
• Безотмывочность (no-clean): Такие флюсы оставляют неионные, нетоксичные остатки с высоким сопротивлением, не проводящие ток и не вызывающие дендритный рост. Идеальны для BGA или QFN корпусов, очистка под которыми затруднена. Водосмываемые требуют ультразвуковой мойки, что не всегда практично для ремонта.
• Кислотное число (AN, мг KOH/г): Мера агрессивности; для SMD оптимально <20 (идеально 5-15). Низкое значение обеспечивает мягкое действие, легкую нейтрализацию и стабильность при хранении. Высокое (>30) подходит для цветных металлов, но повышает риск повреждения медных дорожек плат.

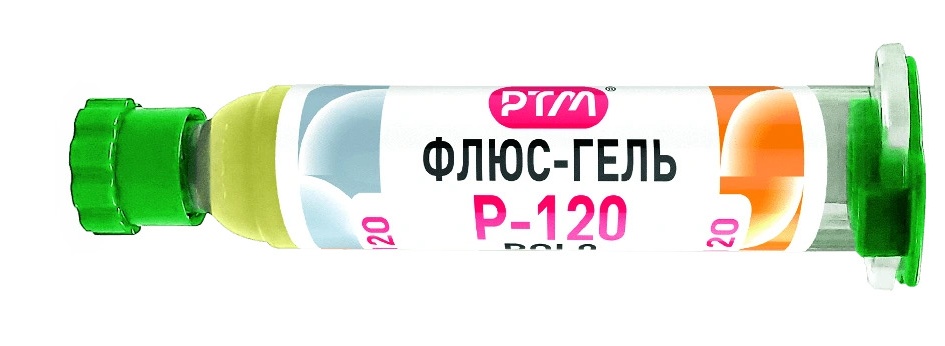

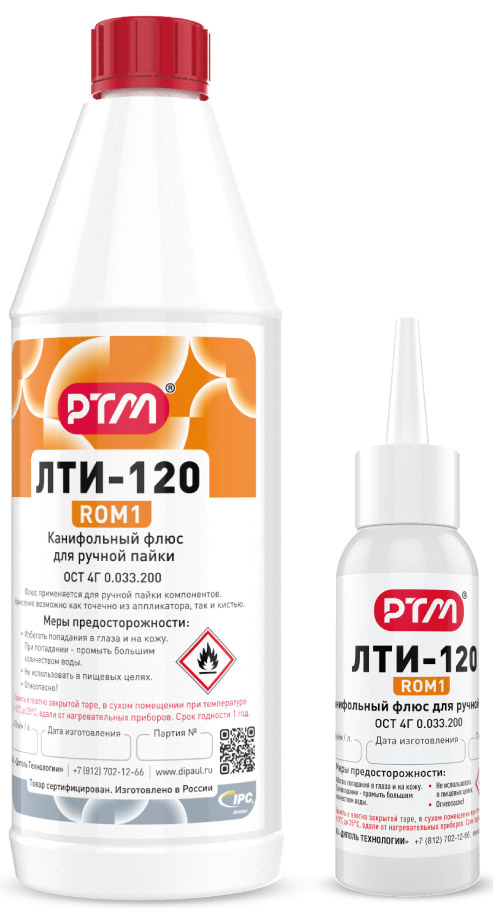

• Вязкость и форма выпуска: Жидкие удобны для ручного нанесения, но растекаются; гели/пасты точны в нанесении (в том числе, автоматизированном), не вытекают при нагреве, удерживают припой в шариках для BGA. Пены и распыляемые – для автоматики, аэрозоли – для быстрого ремонта.
• Совместимость с припоем и температурой: Для бессвинцового припоя (например, SAC305) нужен флюс с активацией при температуре более 230°C; для свинцового (SnPb, 183°C) — универсальный. Термостойкость до 260–280°C предотвращает разложение.
• Дополнительные свойства: Низкая токсичность (без аммиака), срок хранения (1-2 года в герметичной упаковке), цена/объем.

Соблюдение этих критериев снижает брак на 20–30% при ручной пайке SMD. Тестируйте флюс на опытных образцах перед массовым применением.

Советы по использованию

Наносите флюс точечно шпателем или иглой, чтобы избежать излишков под чипами. После пайки осматривайте на остатки; для удаления смываемых флюсов используйте специальные жидкости. В перерывах между работой храните в герметичной таре для сохранения свойств.
