Какие бывают печатные платы
Печатная плата — это конструктивная основа для монтажа и электрического соединения электронных компонентов. Она служит не только для обеспечения надежного и четко организованного электрического контакта между элементами схемы, но и для механической фиксации компонентов, что существенно упрощает сборку и эксплуатацию электронных устройств. В этой статье рассмотрим, какие бывают платы, их особенности и применение.
Содержание:

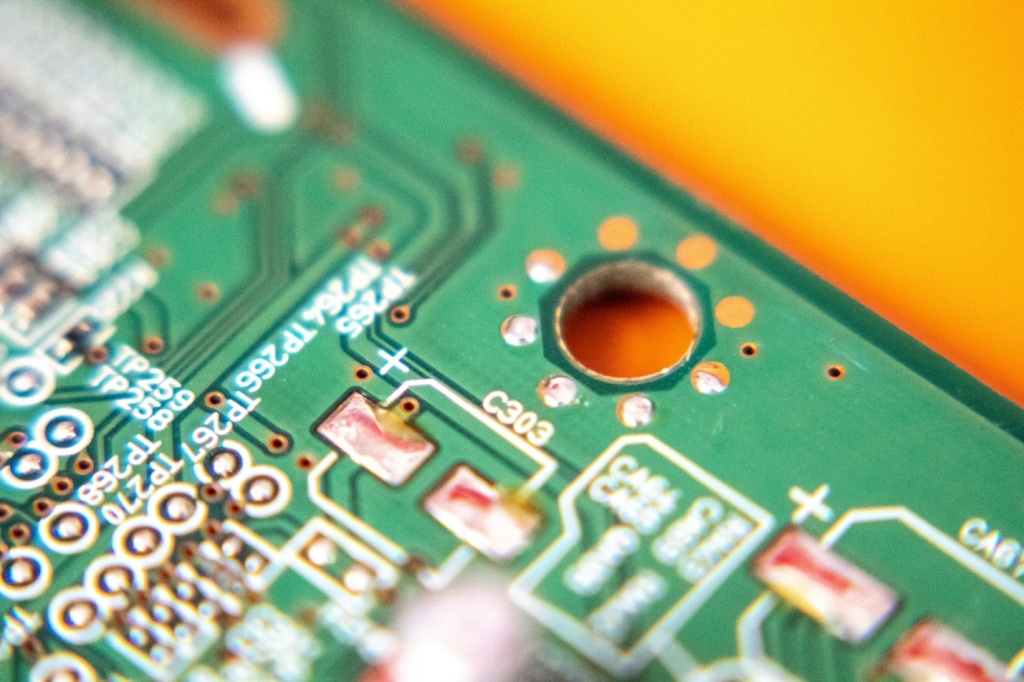

Печатная плата: что это такое?
Это прочная диэлектрическая основа с нанесенным проводящим рисунком из меди, которая служит для механического крепления и электрического соединения электронных компонентов в устройстве. Основное ее назначение — обеспечение надежного электрического контакта между элементами схемы и фиксация компонентов на фиксированной платформе, что существенно упрощает сборку и эксплуатацию электроники.
Для чего нужна печатная плата?
Она является базовым элементом современной электроники — она обеспечивает как электрическую разводку между электронными компонентами, так и их механическую фиксацию. Благодаря стандартизированным технологиям производства, они позволяют создавать сложные и компактные электронные системы с высоким уровнем надежности. Их применение охватывает широкий спектр устройств: от бытовой техники и компьютеров до промышленного и медицинского оборудования.
Виды и их особенности

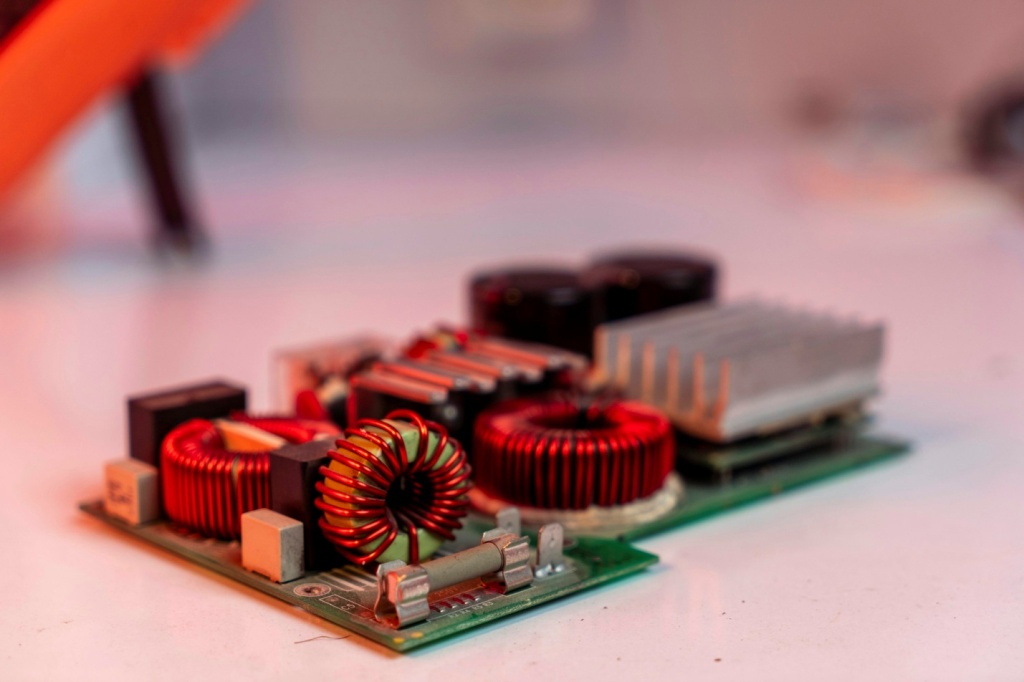

Однослойная печатная плата
Однослойная (или односторонняя – Single Sided Board) состоит из диэлектрического основания с одним слоем медных дорожек, нанесенных на одной стороне. На обратной стороне расположены места монтажа компонентов без проводящего слоя. Эта простая конструкция обеспечивает легкость производства и низкую стоимость. Они широко применяются в бытовой радиоаппаратуре, базовой электронной технике и простых устройствах, где функциональные требования не предполагают сложной разводки проводников и большого количества элементов.
Основные составляющие однослойной платы включают субстрат (чаще стеклотекстолит), слой меди, паяльную маску для защиты дорожек и шелкографию — маркировку, облегчающую сборку и идентификацию компонентов.
Двусторонняя
В двусторонних проводящий рисунок нанесен на обеих сторонах диэлектрического основания. Электрическое соединение между слоями обеспечивается металлизированными переходными отверстиями (vias). Благодаря этому повышается плотность монтажа и функциональность устройства, позволяя размещать больше компонентов на том же пространстве. Двусторонние платы применяются в более сложной электронике, системах автоматического управления и измерительной технике.

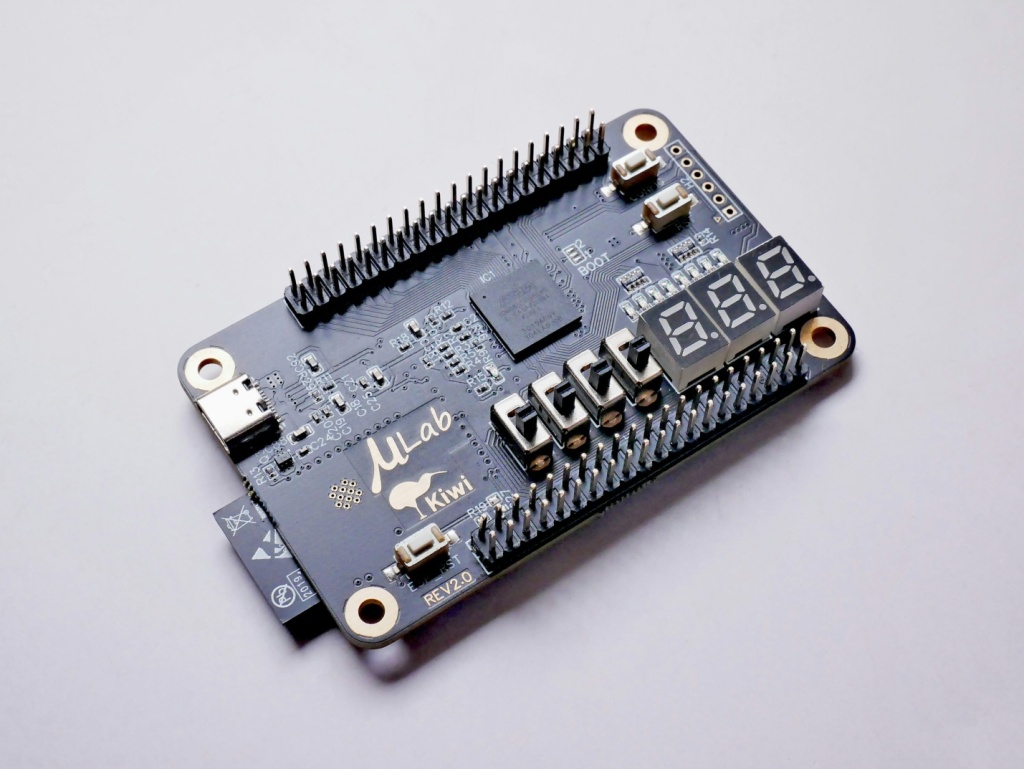

Многослойная
Многослойные состоят из трех и более слоев проводящих дорожек, разделенных диэлектрическими слоями. Этот тип востребован в высокотехнологичных приборах, требующих высокой плотности монтажа и компактности. Количество слоев может доходить до 32 и более. Изготовление многослойных плат — сложный технологический процесс, включающий прессование и сложное трассирование.
С одной стороны, они позволяют существенно увеличить плотность монтажа и сделать электронное изделие существенно более компактным. С другой – они требуют крайне высокой точности производства, а также
Гибкая и гибко-жесткая
Гибкие разновидности создаются на основе гибких диэлектриков (например, полиимидных пленок), позволяя придавать устройствам необычную форму и обеспечивать использование в компактных пространствах.
Гибко-жесткие сочетают жесткие и гибкие участки, что расширяет возможности проектирования сложных устройств.
Специальные типы
- Алюминиевые – в них качестве прочной подложки используется не текстолит, а алюминиевая пластина, отделенная от медного слоя прослойкой диэлектрика. Алюминиевое основание обеспечивает эффективный теплоотвод и повышенную прочность.
- СВЧ-платы предназначены для высокочастотных применений, например, в радиосвязи и спутниковых системах, и требуют специальных материалов с низкими диэлектрическими потерями.
Таким образом, выбор типа печатной платы зависит от требований к устройству: от простых однослойных для недорогой техники до многослойных и гибких решений для высокотехнологичных и компактных приборов.
