Чем отмыть плату: методы и средства очистки печатных плат

Загрязнения на поверхности печатной платы способны существенно сокращать срок службы устройства. Особенно если образовались на ней в процессе производства и не были удалены. А чем отмыть плату, расскажем в этом материале.

Содержание:

• Зачем нужно мыть печатные платы
• Чем можно отмыть ПП
• Как моют ПП на производствах и в сервисных центрах
• Как выбрать жидкость для очистки печатных плат

Зачем нужно мыть печатные платы

Очистка ПП необходима для предотвращения ряда серьезных проблем, которые могут возникнуть при эксплуатации готового устройства:

• Коррозия контактов и дорожек из-за остатков флюса и влаги – ведет к повреждению ПП и снижению срока службы устройства.
• Образование токопроводящих дендритов — проводящих перемычек между контактами, вызывающих короткие замыкания и сбои в работе.
• Нарушение электрических характеристик из-за ионных и органических загрязнений, которые создают токопроводящие пути и уменьшают изоляцию.
• Увеличение количества дефектов пайки — загрязнения мешают нормальному течению припоя, вызывая непрочные соединения или холодные пайки.
• Плохая адгезия защитных покрытий, что снижает долговечность и коррозионную стойкость.
• Внешний вид изделия становится грязным и неопрятным, что вызывает сомнения в качестве сборки и снижает доверие пользователей.

Поэтому регулярная и тщательная очистка — важный этап, гарантирующий надежность и правильную работу электронных устройств.

Чем можно отмыть печатные платы

• Изопропиловый спирт (90-99%) — универсальное и недорогое средство, быстро испаряется, не оставляет следов, эффективно растворяет остатки канифоли и других флюсов, но требует осторожности в обращении (рекомендуются перчатки и защита глаз).

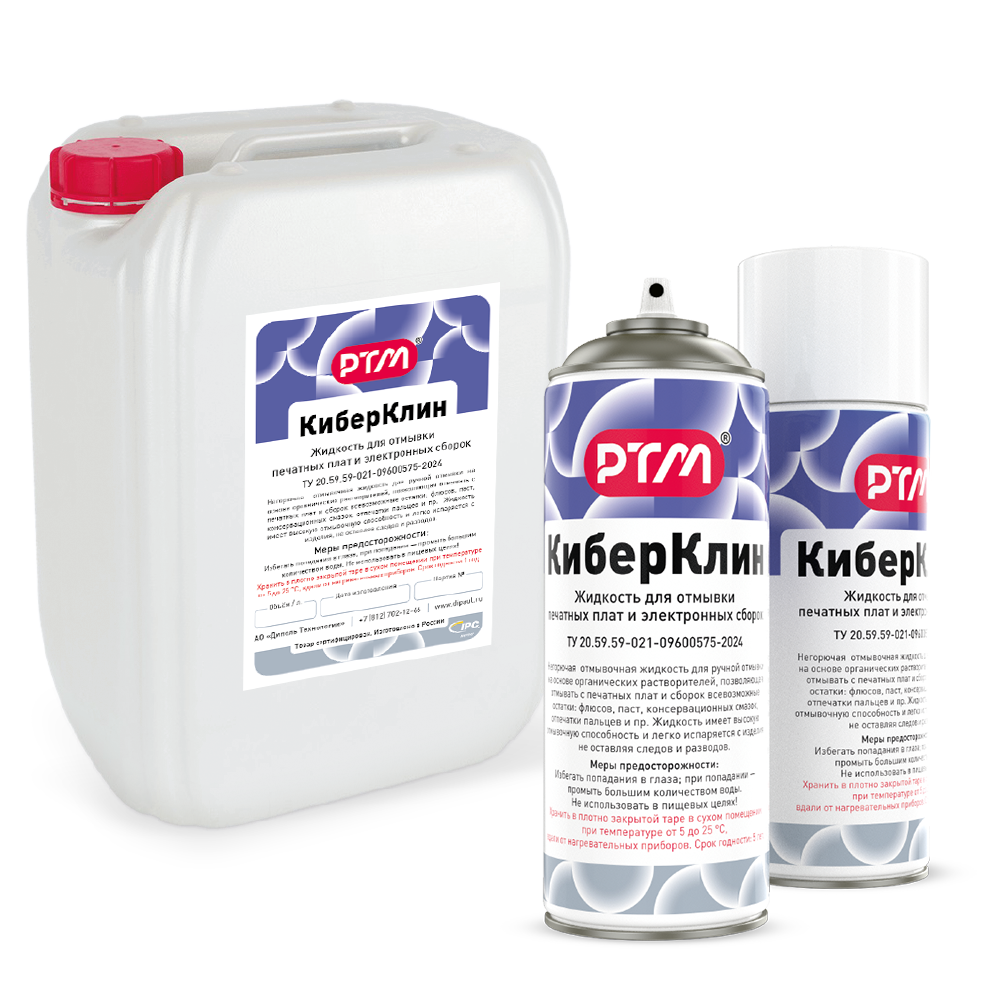

• Специальные отмывочные жидкости — бывают на основе органических растворителей, водные и полуводные. Они разрабатываются с учетом безопасности компонентов плат и способны удалять сложные загрязнения, в том числе остатки паяльных паст и консервационных смазок (например, жидкости «КиберКлин», «УльтраКлин»).
• Деионизированная (дистиллированная) вода — используется для ополаскивания после основной очистки, не содержит ионов, которые могут создавать токопроводящие пути, предотвращает коррозию и остатки солей.
• Бытовые и альтернативные средства — пищевая сода, сжатый воздух для удаления пыли – используются любителями при недоступности профессиональных решений.

Как моют печатные платы на производствах и в сервисных центрах

• Вручную — для мелкосерийных изделий, ремонта и обслуживания. Используются мягкие щетки, ватные тампоны, распыление изопропилового спирта или специальные жидкости в баллонах  с последующим вытиранием и сушкой. Метод прост и доступен, но менее стабилен по качеству, обеспечивает невысокую производительность, трудозатратен.
• Автоматически — на крупных производствах применяются автоматические установки с конвейерами, струйной отмывкой. ПП последовательно обрабатывается растворителями или моющими составами, промывается водой и сушится. Такой метод обеспечивает равномерную и качественную очистку больших партий изделий.
• Ультразвуковая ванна — производственный и сервисный способ, допускающий замачивание платы в очищающей жидкости с воздействием ультразвуковых волн для удаления стойких загрязнений. После обработки производится ополаскивание и сушка. Метод эффективен при работе со сложными загрязнениями и имеет широкое применение в сервисных центрах.

Как выбрать жидкость для очистки

При выборе следует учитывать:

• Тип загрязнений — остатки канифоли, паяльной пасты, масел или загрязнения эксплуатационного характера требуют разных составов.
• Совместимость с материалами платы и компонентами — жидкость не должна вызывать коррозию, деформацию или окисление элементов.
• Состав и безопасность — водные растворы более экологичны, но иногда менее эффективны; органические растворители эффективны, но пожароопасны.
• Метод очистки — для ультразвука и автоматических установок нужны специальные растворы с высокой стабильностью и временем работы в ванне, чтобы их не приходилось постоянно менять.
• Легкость смывания водой — предпочтительны составы, полностью смывающиеся и не оставляющие разводов.

В целом, желательно отталкиваться от рекомендаций производителей флюсов/паяльных паст или, наоборот, отмывочных жидкостей.
